點擊量：
分享影響織物內在質量的因素有色牢度、強力、抗起毛起球性能、有害物質含量等等，其中織物漲破強力等是直接影響產品服用性能的重要指標之一?？椢镌谝淮怪笨椢锲矫娴呢摵勺饔孟鹿钠?、擴張進而破裂的現象稱為脹破，抵抗這種破壞的能力稱為織物的脹破強力或脹破強度，它是織物的一個重要力學指標。
由于織物在穿著時所受的力來自不同方向，而脹破強度給出了織物多向強伸度的特征信息，提供了織物在穿著過程中肘部、膝部等部位的受力程度。因而，我國國家標準GB/T 7742對織物的脹破性能測試方法進行了規定，同時行業標準如毛針織行業標準也將脹破強度列為毛針織品的質量考核指標。
而織物脹破強度(液壓法)的原理便是將試樣夾持在可延伸的膜片上，在膜片下面施加液體壓力，使膜片試樣膨脹.以恒定速度増加液體體積，直到試樣破裂，測得脹破強力和脹破擴張度。采用不同的標準，技術條件上稍微有些不同。在采用液壓法測試時，GB/T 7742.1和ISO 13938.1規定，測試面積可建議為50mm2，加壓速率恒定在100-12500px3/min之間，或者通過預實驗，采用保證織物在20s左右被脹破的加壓速率。
測試意義
拉伸強度對某些織物(如針織物和花邊)不太適宜，但可用脹破強度來代替。織物破損時往往同時受到經向、緯向、斜向等方面的壓力，特別是某些針織品(如緯編織物)具有直向延伸、橫向收縮的特征，直向和橫向相互影響較大，如采用拉伸強度試驗，必須對經向、緯向和斜向分別測試，而破裂強度則可以對織物強度作一次性評價。
脹破機理
機織物:在非經緯紗方向的織物變形，是由經緯兩組紗線相互剪切產生，其伸長變形較經緯方向要大，在頂力作用下，首先在變形能力較小的方向和強度最薄弱處的紗線斷裂，接著沿著經向或緯向相對撕裂，因而裂口一般成直線形。如果織物的經緯向變形能力相近，頂破時經緯紗接近同時斷裂，裂口常為L或者T 字形，說明經緯紗同時發揮最大作用，頂破強力較直線形的裂口情況要高。針織物:各線圈勾結連成一片，共同承受伸長變形，直至織物撕裂。
非織造布:主要是纖維的斷裂和纖維網的松散化，頂破口是一個隆起的松散纖維包，脹破是纖維網扯松開裂狀。
我司推出的這款織物脹破強度儀(液壓法)（型號YG032G）受到了各大生產廠商、實驗室、檢測機構的一致好評。通過更換試驗面積，可以適應不同標準的要求，便于多種不同型號不同規格的產品進行測試。大屏幕采用觸摸彩屏控制，中（英）文菜單操作（兩種語言可選），微機程序自動控制脹破，更加靈活。配伺服驅動器及電機，反饋調節精確控制，真實反映試樣脹破性能。測試結果表達非常豐富，包括脹破強度、脹破強力、膜片壓力、脹破高度、脹破時間等，可以極大的方便質量控制人員全面了解試樣脹破性能。

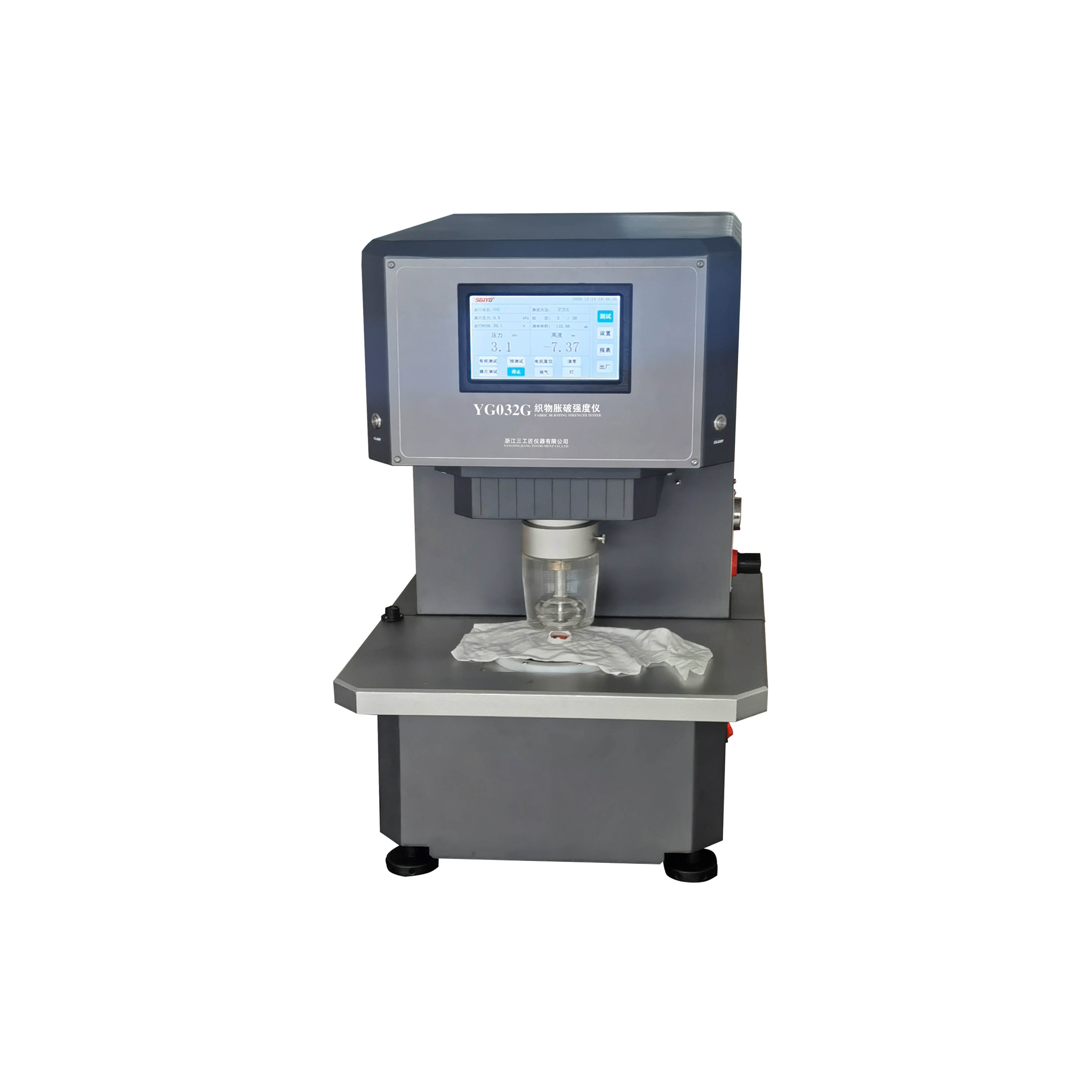

YG032G織物脹破強度(液壓法)
 |
儀器用途：
本產品適用于針織物、無紡布、皮革、土工合成材料等脹破強度（壓強）和擴張度的測試。
符合標準：
GB/T7742.1-2005、FZ/T60019、FZ/T01030、ISO 13938.1、ASTM D 3786、JIS L1018.6.17。
產品特點：
1、 采用大屏幕觸摸彩屏控制，中（英）文菜單操作（兩種語言可選），微機程序自動控制脹破。
2、試樣夾持面為特別齒形夾面，夾持力可調；氣動夾持,試樣夾緊力與脹破力在同一軸線上；能全方位適用于各種材料的夾持。
3、試驗面積可更換，適應不同標準的要求。
4、配伺服驅動器及電機，液壓油體積速率：8ml/min～500ml/min±10% （可調節）反饋調節精確控制，確保試樣在20±5S的時間內破裂。真實反映試樣脹破性能。
5、測試結果表達豐富如：脹破強度、脹破強力、膜片壓力、脹破高度、脹破時間；方便質量控制人員全面了解試樣脹破性能。
6、增加定壓、定高等輔助測試方法。
7、配打印機接口，聯機接口。
8、配激光測距系統，脹破高度測量精確，無干擾。
